Aspect Visuel

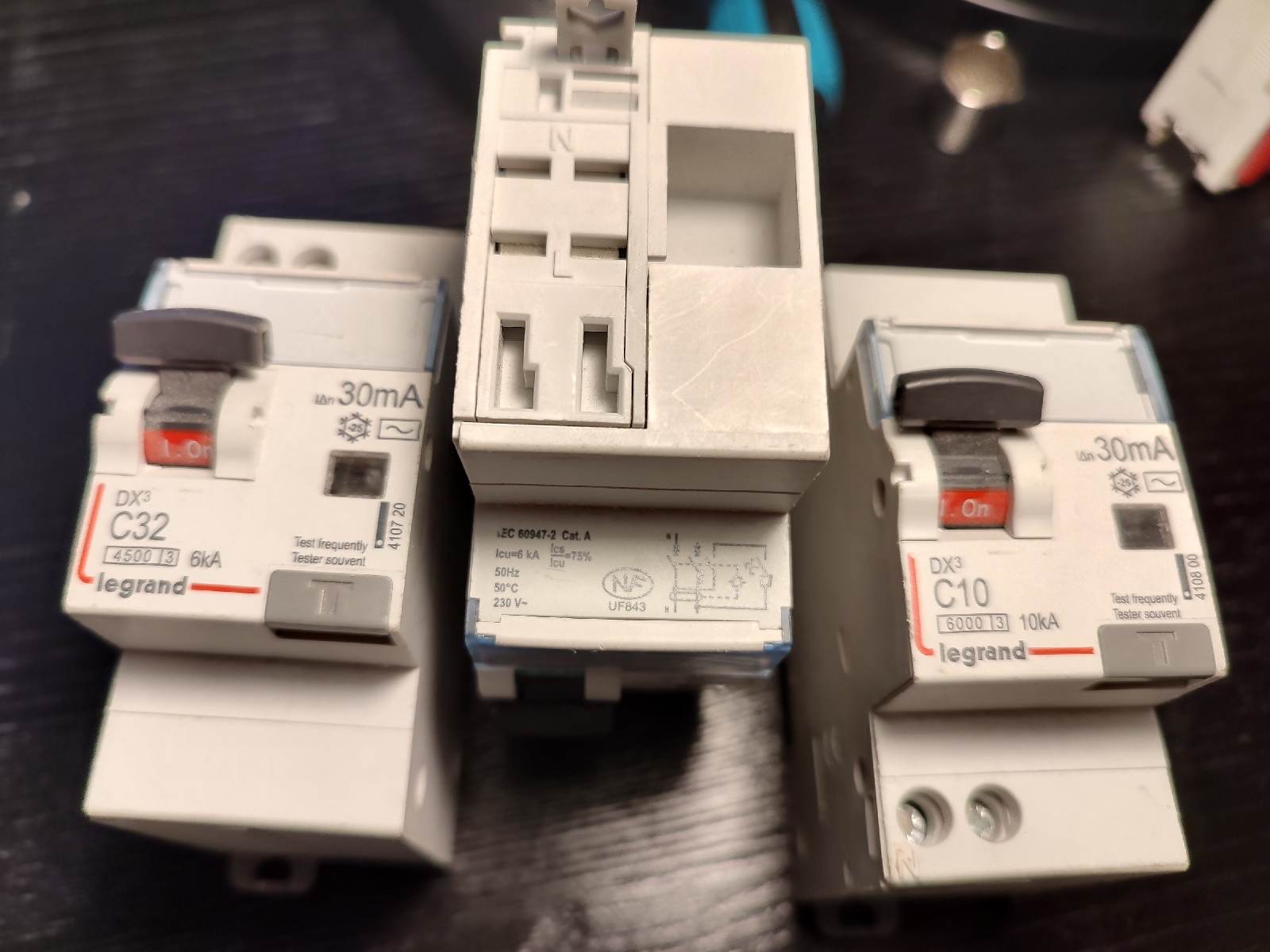

Taille et Forme : Les disjoncteurs différentiels ont souvent une taille plus grande que les disjoncteurs divisionnaires classiques. Ils peuvent occuper l'espace de deux, trois, ou parfois quatre disjoncteurs divisionnaires en raison de leur mécanisme interne plus complexe.
Présence de Boutons Test : Un indicateur clé est la présence d'un bouton de test (souvent marqué "T" ou "Test") sur le disjoncteur différentiel. Ce bouton permet de vérifier le bon fonctionnement du dispositif en simulant une fuite de courant pour s'assurer qu'il déclenche correctement.
Indicateurs de Position : Comme les disjoncteurs divisionnaires, les différentiels ont des indicateurs de position (ON/OFF ou 1/0), mais leur taille plus grande et la présence du bouton de test les distinguent.
Marquages et Étiquettes : Sur le disjoncteur, vous trouverez des inscriptions indiquant sa sensibilité, exprimée en ampères (A) pour le courant nominal et en milliampères (mA) pour le courant différentiel nominal de déclenchement (par exemple, 30 mA, souvent utilisé pour la protection des personnes contre les électrocutions).
Fonctionnalités
Protection différentielle : Le disjoncteur différentiel est conçu pour protéger contre les fuites de courant à la terre. Il ne s'occupe pas spécifiquement de la protection contre les surcharges et les courts-circuits sur un circuit spécifique, cette tâche étant dévolue aux disjoncteurs divisionnaires.
Réarmement : Après un déclenchement, le disjoncteur différentiel nécessite un réarmement manuel. Le processus de réarmement et le comportement du disjoncteur lors d'un test peuvent également aider à le distinguer des autres dispositifs.
Localisation
- Position dans le tableau électrique : Les disjoncteurs différentiels sont généralement installés en amont dans le tableau électrique, en position de tête des circuits qu'ils protègent. Ils peuvent servir à protéger un groupe de circuits, chacun étant ensuite protégé individuellement par un disjoncteur divisionnaire.
En résumé, pour reconnaître un disjoncteur différentiel dans un tableau électrique, recherchez un dispositif plus grand que les disjoncteurs classiques, équipé d'un bouton de test, avec des marquages spécifiques indiquant sa sensibilité au courant de fuite, et situé en amont des circuits qu'il protège. Ces caractéristiques vous aideront à distinguer les disjoncteurs différentiels des autres dispositifs de protection dans le tableau.
